GÖZ VE YÜZ KORUYUCULAR İÇİN EN STANDARTLARI

  • EN 166 Teknik performans standartı
  • EN 167 Optik testler için yönetimler
  • EN 168 Optik testlerin dışındaki testler
  • EN 169 Kaynak filtreleri
  • EN 170 Ultraviyole filtreleri
  • EN 171 Kızılötesi ışın filtreleri
  • EN 172 Sanayi kullanımı için parlaklık filtreleri
  • EN 175 Kaynak işlemlerinde yüz koruma ekipmanları
  • EN 207 Lazere karşı koruyucu ürün
  • EN 208 Lazer ışın ayarlanmasına dair koruyucular
  • EN 379 Ark kaynağı ateşlendiğinde, ışık geçirgenlik değerini önceden hesaplanmış daha düşük bir değere değiştirebilen otomatik kaynak filtreleri için kuralları kapsar.
  • EN 1731 Kafes tipi göz ve yüz koruyucuları deney metotlarını ve işaretleme kurallarını kapsar.

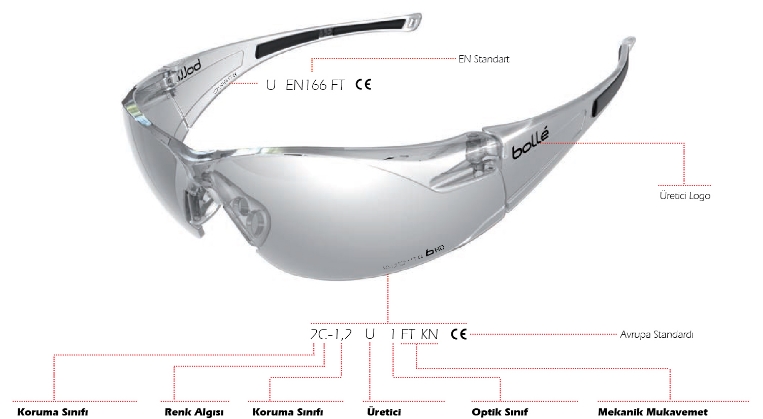

LENS VE ÇERÇEVE İŞARETLEMELERİ VE ANLAMLARI

Koruma Sınıfı

2 veya 3: UV filtresi (EN170)

4: IR filtresi (EN171)
5 veya 6: güneş filtresi (EN172)



Renk Algısı



C: bozulmamış renk algılaması



Lens Koyuluğu



1.2 den 6 ya: görünür ışık filtrasyon derecesi



Üretici



Üretici Tanımlaması (Logo, Amblem)



Optik Sınıf



1 Yüksek optik kalite Optik bozulma yok (Sürekli kullanıma uygun)



Mekanik Mukavemet



S: Çok güçlü, 22mm çapında, 43gr ağırlıkta, 1.30m yükseklikten düşen top’a dayanıklılık
F: Düşük enerjili darbe, 6mm çapında, 0.86gr ağırlıkta olan ve 45m/sn hızla çarpan top’a dayanıklılık
B: Orta dereceli darbe, 6mm çapında, 0.86gr ağırlıkta olan ve 120m/sn hızla çarpan top’a dayanıklılık
A: Yüksek enerjili darbe, 6mm çapında, 0.86gr ağırlıkta olan ve 190m/sn hızla çarpan top’a dayanıklılık
K: Gerçek parçacıklarla yüzey hasarına karşı direnç (İsteğe Bağlı)
N: Buğulanmaya karşı direnç (İsteğe Bağlı)
T: Mekanik mukavemet sembolünün hemen sonrasında, aşırı sıcaklığa sahip yüksek hızda parçacıkların bulunduğu ortamda kullanıma izin verir

İşaretleme Anlamları



Kod Numarası Detay
2 Ultraviyole (UV)
2C & 3 İyi renk ayrımlı (UV)
4 İnfrared (IR)
5 IR özelliksiz güneş ışığı filtresi
6 IR özellikli güneş ışığı filtresi



Koyuluk Numarası Detay VLT
1.2 Şeffaf %100 – %74.4
1.7 İç/Dış Alan, Sarı, Şeffaf, Aynalı, UVR %58.1 – %43.2
2.5 Kahverengi, Gri %29.1 – %17.8
3.1 G15, Gri Aynalı %17.8 – %8
3,4,5,…11 Kaynakçı

Filtre ve kod için tek numara varsa filtresi kaynak filtresidir.
VLT: Görülebilir ışık geçirgenliği.

Optik Sınıf

Optik Sınıf Dairesel Kırılma Gücü Astigmatik Kırılma Gücü
1 ± 0.06 0.06
2 ± 0.12 0.12
3 ± 0.12 / 0.25 0.25

Yüksek Hızdaki Yabancı Cisim Sıçramalarına Karşı Koruma

Mekanik
Direnç
Darbe
Seviyesi
Max. Hız Çap Gram Lens
Malzemesi
Gözlük Tam Koruma
Gözlüğü
Yüz Vizörü
A Yüksek Enerjili Darbe 190m/sn ø 6mm 0.86 gr Polikarbonat +
B Orta Enerjili Darbe 120m/sn ø 6mm 0.86 gr Polikarbonat + +
F Düşük Enerjili Darbe 45m/sn ø 6mm 0.86 gr Polikarbonat, Asetat + + +
S Arttırılmış Kuvvet 5.1m/sn ø 22mm 43gr CR39, Sertleştirilmiş Cam + + +

F, B, A mekanik mukavemet sembolünün hemen arkasında kullanılan “ T ” harfi, aşırı sıcaklıklarda yüksek hızdaki partiküllere karşı koruma sağladığı anlamına gelir.

Opsiyonel Gereklilikler

K Partikül yüzey zarar direnci
N Merceğin buğulanma direnci
T Aşırı sıcaklıklarda yüksek hızda partiküllere karşı koruma
H Küçük suratlar için uygun çerçeve
R Geliştirilmiş yansıtma

Kodlara Göre Kullanım Alanı



Kodlar Kullanım Alanı Tam Koruma Gözlüğü Yüz Vizörü
Kod Yoksa Tanımlanmamış mekanik riskler, UV, görülür IR ve güneş radyasyonundan kaynaklı riskler
3 Kimyasal Sıvılar (Damlama ve Sıçrama) + +
4 Partikül büyüklüğü >5µm’den büyük olan tozlar +
5 Gaz, buhar, sprey, duman ve partikül büyüklüğü <5µm’den küçük olan tozlar +
8 Canlı temas ve kısa devre elektrik arklarından korunma. +
9 Sıcak sıvılardan veya katılardan korunma, yoğun ısı radyasyonu, fırınlardan radyan ısı koruması. + +
